AF-9型L
お気に入りを見る 比較表を見る

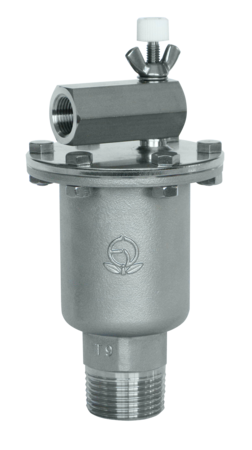

空気抜弁本体にストレーナを内蔵し、耐食、耐久性が優れたステンレス製の空気抜弁で、AF-10型シリーズは、空気の吸排機能があります。
AF-9型シリーズは逆止弁内蔵の空気抜弁で、空気抜弁入口側が負圧時でも空気を吸込まない構造ですから、ポンプの吸込側や密閉回路の脱気システムなどの空気排出のみで空気を吸込まない機能を要求する場合に使用します。
使用場所
建築設備工場設備ポンプ吸込側や密閉回路(AF-9型)

主な特徴

  • ストレーナを内蔵していますので、設計施工が容易です。
  • ステンレス製で耐食・耐久性が優れています。
  • 排気口が360°回転自在で施工が容易です。
  • 手動閉止機構付です。
  • 負圧時に空気を吸込みませんのでポンプ吸込側にも取り付けられます。(AF-9型シリーズ)

仕様

製品記号 AF9-DL AF9-DLU AF9-DLT
バルブの種類 空気抜弁 空気抜弁 空気抜弁
種類 JIS Rc3/8(出口形状) ユニオン継手付(出口形状) チューブ継手付(出口形状)
呼び径 15~25(1/2~1) 15~25(1/2~1) 15~25(1/2~1)
適用流体 水・温水 水・温水 水・温水
流体温度 5~90℃ 5~90℃ 5~90℃
適用圧力 0.3MPa以下 0.3MPa以下 0.3MPa以下
端接続 入口:JIS Rねじ 出口:JIS Rc3/8ねじ 入口:JIS Rねじ 出口:JIS Rc3/8ねじ 入口:JIS Rねじ 出口:JIS Rc3/8ねじ
取付姿勢 鉛直から5°以内の直立取付 鉛直から5°以内の直立取付 鉛直から5°以内の直立取付
付属機構 手動閉止ツマミ、ストレーナ、逆止弁 手動閉止ツマミ、ストレーナ、逆止弁 手動閉止ツマミ、ストレーナ、逆止弁
ストレーナ 20メッシュ 20メッシュ 20メッシュ
材質 本体 SCS SCS SCS
材質 フロート SUS SUS SUS
材質 ディスク FKM FKM FKM

資料ダウンロード

資料ダウンロード

全製品記号共通

AF-9型Lカタログ

AF-9型L価格表

AF-9外形図

AF-9型L取扱説明書

AF9-DL

AF9-DL参考図

AF9-DLU

AF9-DLU参考図(ユニオン接手付)

AF9-DLT

AF9-DLT参考図(チューブ継手付)

よくある質問と解説

空気抜弁本体上部のツマミ及び蝶ネジはどのように扱えば良いですか?(回答詳細に動画あり)

通常の運転状態では、ツマミ及び蝶ネジは開の状態としてください(出荷時固定)。万一の水漏れの場合につまみでプラグを閉止させます。(その後速やかに分解修理を実施してください)

適用圧力を超えた場合、作動はどうなりますか?

排気不能状態となります。

ポンプの吸込側に空気抜弁を取り付けたいのですが。

ポンプの吸込側や、その他空気の排出のみで空気を吸込まない機能を要求される場合、AF-9型を使用してください。
