TR-4N型
お気に入りを見る 比較表を見る

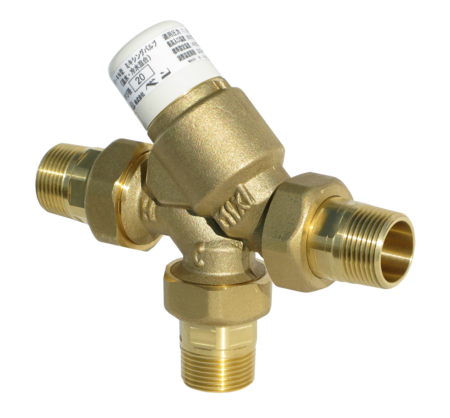

TR-4N型ミキシングバルブは温水と水を接続するだけで、給湯温度を希望の温度へ簡単にコントロールできる温度調整弁です。
安定した温度の供給を得ると共に、水側、温水側に逆止弁を内蔵しているため、安全も確保します。

主な特徴

  • 軽量・コンパクトで施工性に優れ、省スペース化が図れます。
  • 給水系統にも安心して使用できる、水道法性能基準適合品です。
  • 温水及び水の圧力変動に対して、サーモエレメントの追従性が良く、安定した温度で給湯できます。
  • サーモエレメントなど内部部品の点検が可能でメンテナンス性に優れています。
  • 入口側ユニオン継手(温水・水)には逆止弁及びネットを内蔵しています。

水道法性能基準認証登録製品(E-604)耐圧浸出逆流防止

仕様

製品記号 TR4N-W
バルブの種類 ミキシングバルブ
呼び径 15・20(1/2・3/4)
標準設定温度 40℃
調整温度範囲注2. 30~50℃
適用流体 温水・水
流体温度 80℃
適用圧力 0.02~1.0MPa
温水・水の入力側圧力差 0.05MPa以内
端接続 入口側(温水、水):JIS Rねじ(逆止弁・ネット内蔵ユニオン継手) 出口側(給湯):JIS Rねじ(ユニオン継手)
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直・横取付自由垂直に取り付ける場合、逆止弁部は下から上の流れ方向としてください。
ネット 40メッシュ相当
材質 本体 黄銅鋳物
材質 要部 黄銅・合成樹脂

資料ダウンロード

資料ダウンロード

全製品記号共通

TR-4N価格表

TR-4Nカタログ

TR-4N外形図

TR-4N取扱説明書

TR4N-W

TR4N-W参考図

よくある質問と解説

流体の完全閉止はできますか?

閉止するよう作動しますが、完全閉止できないため、二次側に温水または冷水漏れが生じます。

縦配管に取り付け可能ですか?

水平・垂直・横取付自由です。(逆止弁付で垂直取付の場合は、逆止弁が下から上の流れ方向となるように取り付けてください。)
