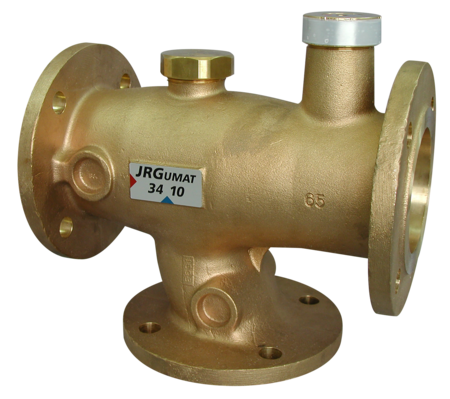

JRGミキシングバルブは、温水と水を接続するだけで、給湯温度を自由にコントロールできる温度調整弁です。
安定した温度の給湯が得られ、お湯が大量に使用される設備に安心して使用できます。

主な特徴

  • 温水と水を接続するだけで、簡単に給湯ができます。
  • 温水及び水の圧力変動に対して、サーモエレメントの追従性がよく、安定した温度でお湯を供給します。
  • 複管式(循環方式)、単管式のどちらにも対応できます。
  • 青銅・ステンレス鋼・樹脂など耐食性に優れた材質を使用しています。
  • 軽量・コンパクトで施工性に優れ、省スペース化が図れます。

仕様

製品記号 JRG3410□□内には設定温度及び調整温度範囲により3桁の記号が入ります。
バルブの種類 ミキシングバルブ
呼び径 65・80(2 1/2・3)
標準設定温度 40℃・48℃・55℃
調整温度範囲注2. 30~45℃・36~53℃・45~65℃
適用流体 温水・水給水装置に使用する場合は水道法性能基準適合品のJRG3400N型(呼び径15~50)をご使用ください。(総合カタログ211頁参照)
流体温度 80℃・85℃・90℃内蔵されているサーモエレメント部の耐温となります。特に温水側の温度にはご注意ください。
適用圧力 1.0MPa以下
温水・水の入力側圧力差 0.05MPa以内
端接続 DIN PN10フランジ
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直・横取付自由
付属品 温度調整用六角棒スパナ、保温カバー
材質 本体 CAC
材質 要部 SUS・CAC・樹脂
  • 呼び径15には循環水戻り口がありません。
  • 調整温度範囲20~30℃はお問い合わせください。
  • 給湯停止弁(流体温度:0~95℃、水道法性能基準適合品)も製作しています。(217頁参照)

資料ダウンロード

資料ダウンロード

全製品記号共通

JRG3410カタログ

JRG3410価格表

JRG3410外形図

JRG3410取扱説明書

JRG3410□

JRG3410参考図(呼び径65,80)

よくある質問と解説

流体の完全閉止はできますか?

閉止するよう作動しますが、完全閉止できないため、二次側に温水または冷水漏れが生じます。

縦配管に取り付け可能ですか?

水平・垂直・横取付自由です。(逆止弁付で垂直取付の場合は、逆止弁が下から上の流れ方向となるように取り付けてください。)
