KY-6CN型
お気に入りを見る 比較表を見る

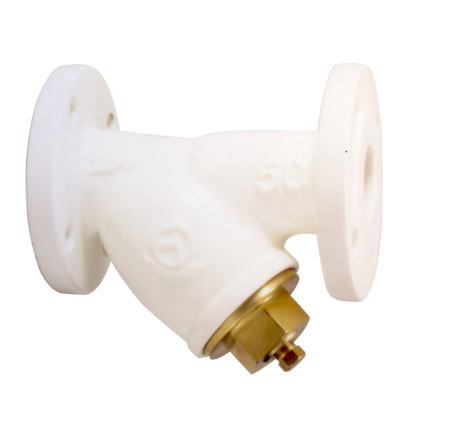

鋳鉄製フランジ形のY形ストレーナです。コンパクトで濾過面積が大きく、自動弁のラインに使用します。KY-6CN型は錆びにくいナイロンコーティング品です。

水道法性能基準認証登録製品(Z-56)耐圧性能 浸出性能

仕様

製品記号 KY6CN-G2 KY6CN-G
バルブの種類 Y形 Y形
種類 ナイロンコーティング ナイロンコーティング
呼び径 15~150(1/2~6) 15~150(1/2~6)
適用流体 水・温水・気体 水・温水・気体
流体温度 5~60℃ 5~60℃
適用圧力 1.0MPa以下 1.0MPa以下
端接続 JIS 10K RFフランジ JIS 10K RFフランジ
網目 60メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。 40、80、100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
塗装 本体・カバー:内外面共ナイロン11コーティング0.3mm以上(白色) 本体・カバー:内外面共ナイロン11コーティング0.3mm以上(白色)
材質 本体 FC FC
材質 ネット SUS SUS
材質 フタ 呼び径40以下:CAC、呼び径50~65:C3604B、呼び径80以上:FC 呼び径40以下:CAC、呼び径50~65:C3604B、呼び径80以上:FC
  • 専用の保温ジャケットも製作しています。お問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

KY-6CNカタログ

KY-6CN価格表

KY-6CN外形図

KY-6CN取扱説明書

KY6CN-G2

KY6CN-G(15-40A)参考図

KY6CN-G(50,65A)参考図

KY6CN-G(80-150A)参考図

KY6CN-G

KY6CN-G(15-40A)参考図

KY6CN-G(50,65A)参考図

KY6CN-G(80-150A)参考図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)

KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
