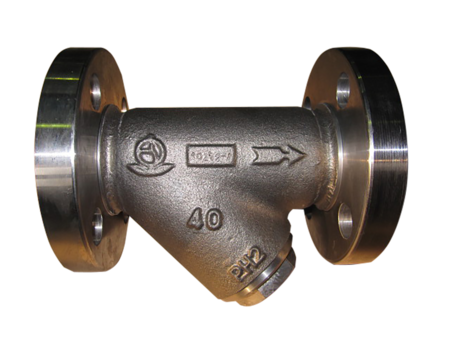

KY-3型
お気に入りを見る 比較表を見る
高圧用のY形ストレーナです。鋳鋼製で10、16、20、30Kフランジを揃えています。コンパクトで濾過面積が大きく、自動弁のラインに使用します。

仕様

製品記号 KY3-C
バルブの種類 Y形
呼び径 15~250(1/2~10)
適用流体 蒸気・気体・液体
流体温度 300℃以下
適用圧力 1.0、1.6、2.0、3.0MPa以下
端接続 JIS 10、16、20、30K RFフランジJIS 10、16、20 K FFフランジも製作しています。
網目 40、60、80、100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
塗装 内面:防錆油 外面:シルバー
材質 本体 SCPH
材質 ネット SUS
材質 フタ S25C又はSCPH呼び径15、20はS45Cとなります。

資料ダウンロード

資料ダウンロード

全製品記号共通

KY-3カタログ

KY-3価格表

KY-3外形図

KY-3取扱説明書

KY3-C

KY3-C(15,20A)参考図

KY3-C(25-40A)参考図

KY3-C(50-80A)参考図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)

KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
