KT-2D型
お気に入りを見る 比較表を見る
ストレーナの概念を一掃する、ストレートタイプのストレーナです。
従来のストレーナの施工、メンテナンス性、圧力損失などの問題点を解消できます。
KT-2型はKT-1型の大口径タイプです。

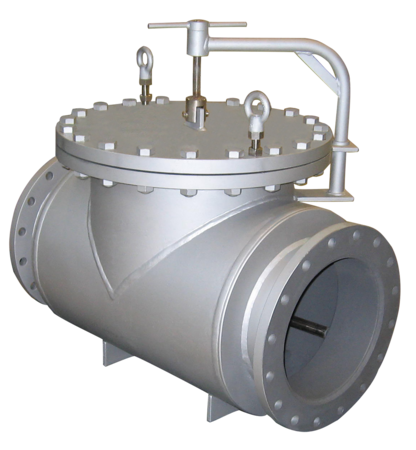

KT-2D型は上蓋のつり上げが容易なダビット式です。

仕様

製品記号 KT2D-N
バルブの種類 ストレート形
種類 ダビット式
呼び径 350~500(14~20)
適用流体 水・温水蒸気・気体用(流体温度220℃以下)も製作しています。
流体温度 5~60℃蒸気・気体用(流体温度220℃以下)も製作しています。
適用圧力 1.0MPa以下適用圧力2.0MPa以下はお問い合わせください。
端接続 JIS 10K FFフランジJIS 5K FF・RF、ASME・JPIクラス150フランジも製作しています。
網目 20、40、60、80、100メッシュ網目はメッシュ内張りなしのパンチ穴(打抜板)のみも製作しています。
許容差圧 0.1MPa以下差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
塗装 本体・フタ:内面水道用エポキシ樹脂塗装
材質 本体 SGP又はSTPY本体SUS製も製作しています。
材質 ネット SUS
材質 フタ SGP又はSTPY本体SUS製も製作しています。
  • 初期通水時、本体内に空気が滞留し空気障害をもたらす場合があります。ポンプサクション側などに取り付ける際には空気抜きを実施してください。カバー部に空気抜き用のプラグ付又はコック付も製作していますのでお問い合わせください。
  • 呼び径550~600はお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

KT-2Dカタログ

KT-2D価格表

KT-2D外形図

よくある質問と解説

現場にてダビット式に改造する事は可能ですか?

本体にダビット用軸受穴のついたタイプ(2005年より変更)であれば改造可能です。

ストレーナの網目(メッシュ)はどの様に選定しますか?

本来は流体、用途等によって選定します。メッシュが細かいと目詰まりが頻繁に発生し、粗いと異物が通過し生産品への異物混入、機器の作動不良や破損等が発生します。

垂直配管に使用できるものはありますか?

基本的に垂直配管に取付け可能ですが、流れ方向が上から下になるよう取付けてください。(KU型・KW型は水平配管でご使用ください。)

KY(Y形)・KU(U形)・KT(ストレート形)型ストレーナの違いを教えて下さい。(回答詳細に動画あり)

回答詳細の動画をご覧ください。
