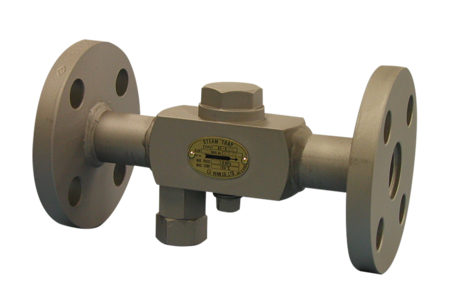

AT-6FB型
お気に入りを見る 比較表を見る
AT-6F型スチームトラップの一次側に不凍結弁を組込み、凍結が予想される寒冷地などでトラップの凍結を防止します。
使用場所
配管ラインヘッダ

主な特徴

  • 初期空気通気量が多く、ドレン・空気を速やかに排出します。
  • 本体材質はSS又はSUSを選択可能です。
  • 一次側に圧力式不凍結弁を組込んでいます。

仕様

製品記号 AT6FB-N AT6FB-D
バルブの種類 スチームトラップ スチームトラップ
形式 サーモエレメント式 サーモエレメント式
呼び径 15~25(1/2~1) 15~25(1/2~1)
適用流体 飽和蒸気過熱蒸気には使用できません。 飽和蒸気過熱蒸気には使用できません。
流体温度 184℃以下 184℃以下
適用圧力 0.07~1.0MPa 0.07~1.0MPa
最大連続排出量 2480L/h 2480L/h
端接続 JIS 10K FFフランジ本体材質がSUSの場合、端接続はJIS 10K RFフランジとなります。ねじ込形のAT-6B型も製作しています。(不凍結弁排出側JIS Rc1/2ねじ) JIS 10K FFフランジ本体材質がSUSの場合、端接続はJIS 10K RFフランジとなります。ねじ込形のAT-6B型も製作しています。(不凍結弁排出側JIS Rc1/2ねじ)
不凍結弁、弁開圧力 0.02±0.005MPa 0.02±0.005MPa
不凍結弁、弁閉圧力 0.03±0.005MPa 0.03±0.005MPa
取付姿勢 水平・垂直・横取付自由 水平・垂直・横取付自由
材質 本体 SS SUS
材質 要部 弁体 SUS304 SUS304
材質 要部 弁座 SUS304 SUS304
材質 要部 サーモエレメント SUS316L SUS316L

資料ダウンロード

資料ダウンロード

全製品記号共通

AT-6FBカタログ

AT-6FB価格表

AT-6FB外形図

AT-6FB取扱説明書

AT6FB-N

AT6FB-N参考図

AT6FB-D

AT6FB-D参考図

よくある質問と解説

ドレンとは何ですか?

蒸気関連用語では蒸気凝縮水(蒸気が冷えて水に戻った状態)を指します。

スチームトラップの役目は?

蒸気は冷えると水(ドレン)に戻ります。配管、機器内にドレンが帯溜すると機器の効率低下、ウォータハンマの要因となるため、自動的に発生したドレンを排出する目的で使用されます。

バイパス付スチームトラップのバイパス回路の役割を教えてください。

機器等の通気初期にバイパス機能を使用し、多量の空気・ドレンを排出して立上がり時間を早める目的で使用されます。
