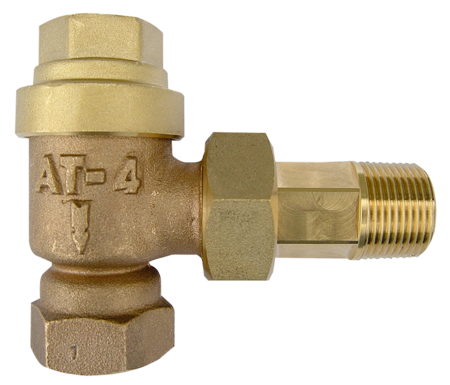

AT-4A型
お気に入りを見る 比較表を見る
0.01~0.35MPaの暖房用放熱器に使用するサーモワックス式ラジエータトラップです。管末トラップとしても使用できます。

主な特徴

  • 順こう配の配管ではドレンが滞留しない構造のため、配管の腐食や凍結を防止することができます。
  • 通気始めのドレン及び空気を速やかに排出します。
  • ドレン排出後速やかに弁閉します。
  • 入口側は六角ユニオンパイプで、取付けが容易です。

仕様

製品記号 AT4A-J
バルブの種類 スチームトラップ
形式 サーモワックス式
呼び径 15・20(1/2・3/4)
適用流体 蒸気
流体温度 150℃以下
適用圧力 0.01~0.35MPa
最大連続排出量 1800L/h
端接続 入口:JIS Rねじ(ユニオン継手)、出口:JIS Rcねじ
本体耐圧試験 水圧にて0.53MPa
形状 アングル形
材質 本体 CAC406
材質 弁体 SUS
材質 弁座 SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

AT-4Aカタログ

AT-4A価格表

AT-4A外形図

AT4A-J

AT4A-J参考図

よくある質問と解説

ドレンとは何ですか?

蒸気関連用語では蒸気凝縮水(蒸気が冷えて水に戻った状態)を指します。

スチームトラップの役目は?

蒸気は冷えると水(ドレン)に戻ります。配管、機器内にドレンが帯溜すると機器の効率低下、ウォータハンマの要因となるため、自動的に発生したドレンを排出する目的で使用されます。

バイパス付スチームトラップのバイパス回路の役割を教えてください。

機器等の通気初期にバイパス機能を使用し、多量の空気・ドレンを排出して立上がり時間を早める目的で使用されます。
