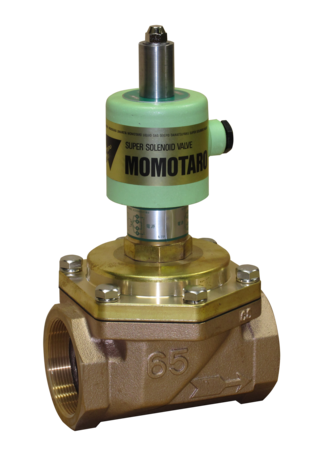

WS-12C型
お気に入りを見る 比較表を見る
WS型シリーズはダイヤフラム式のねじ込形電磁弁で、ウォータハンマ緩和機構を備えており、通電開・通電閉の両タイプをシリーズ化しています。
使用場所
生産設備建築設備

主な特徴

  • 液体・気体用です。
  • 0~1.0MPaまでの広い圧力範囲で使用できます。
  • ウォータハンマ緩和機構を備えています。
  • 通電開・通電閉の両タイプをシリーズ化しています。

仕様

製品記号 WS12C-F
種類 ダイヤフラム式
作動 通電閉
呼び径 65(2 1/2)
適用流体 水・空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ))によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場所に設置する場合はお問い合わせください。・不活性ガス可燃性ガスには使用できません。・油(灯油・軽油程度)燃料油及び、軽油用の場合はご使用先(国土交通省、防衛省など)によっては、本体材質の指定がある場合がありますので、ご確認願います。
流体温度 5~60℃
流体粘度 20cSt以下
適用圧力 0~1.0MPa
弁前後の最小差圧 0MPa
許容漏洩量 なし(圧力計目視、気体は0.02~1.0MPa時)
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。
絶縁種別 B種
周囲温度 5~60℃
保護構造 防塵・防滴・屋内用(屋外で使用する場合はTB-03型端子箱を併用してください。端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形となります。(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS Rcねじ
取付姿勢 水平配管にコイルを上にした正立取付
定格電流 AC100V:0.60A、AC200V:0.30A
起動電流 AC100V:2.50A、AC200V:1.25A
材質 本体 CAC406
材質 ダイヤフラム NBR
  • 雰囲気湿度85%を超える場合はWS-12Y,12CY型をご使用ください。
  • リード線結線方法は、総合カタログ366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WS-12Cカタログ

WS-12C価格表

WS-12C外形図

WS-12C取扱説明書

WS12C-F

WS12C-F(65A)参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
