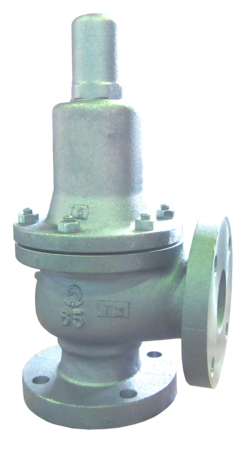

SL-24H型
お気に入りを見る 比較表を見る

仕様

製品記号 SL24HB-G□□内には圧力区分の記号が入ります。液体用、呼び径65は、製品記号がSL24HW-G□となります。
形式 揚程式
キャップ形式 レバー無
呼び径 65(2 1/2)
適用流体 蒸気・空気・気体・(液体液体用、呼び径65は、製品記号がSL24HW-G□となります。
設定圧力範囲 0.035~1.0MPa
流体温度 0~184℃流体温度220℃以下も製作しています。
端接続 JIS 10K FFフランジ出入口のフランジはRFフランジも製作しています。
取付姿勢 直立取付
材質 本体 FC
材質 弁体 SCS
材質 弁座 呼び径100以下:SUS、呼び径125以上:CAC弁体・弁座SUS製はお問い合わせください。

資料ダウンロード

資料ダウンロード

全製品記号共通

SL-24Hカタログ

SL-24H価格表

SL-24H外形図

SL-24H(15-65A)取扱説明書

SL24HB-G□

SL24H,HB-G参考図

よくある質問と解説

揚程式と全量式の使い分けについて教えてください。

揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。

安全弁のレバーの目的はなんですか?(回答詳細に動画あり)

安全弁が作動できるか、異常(固着)が無いかを確認するためのものです。(入口側の圧力が設定圧力の75%以上で操作します。)

安全弁のレバー付き、レバー無しの選定方法を教えてください。

可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し(密閉型)を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
