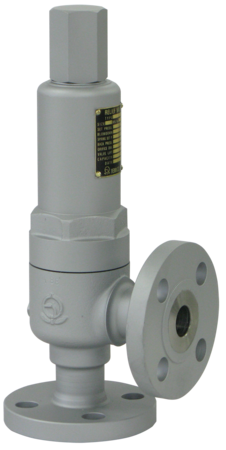

SL-10ED型
お気に入りを見る 比較表を見る
SL-8ED,10ED型ポンプレリーフ弁は、ポンプ専用の圧力調整用レリーフ弁です。ダンパー機構により、安定した圧力検出を行うことができますので、プランジャーポンプなどの容積ポンプにも適用できます。また、背圧バランス構造のため、背圧による影響がなく、サーマルレリーフ用としても最適です。
使用場所
ポンプ専用サーマルレリーフ用

主な特徴

  • 弁体部のダンパー機構により、高圧時の脈動圧、変動圧による弁体の急激な運動を抑制します。
  • レリーフ弁出口側配管状態による背圧の影響をなくした、背圧バランス構造です。

仕様

製品記号 SL10ED-N□□内には圧力区分の記号が入ります。 SL10ED-D□□内には圧力区分の記号が入ります。
形式 レリーフ弁 レリーフ弁
キャップ形式 レバー無 レバー無
呼び径 15~32(1/2~1 1/4) 15~32(1/2~1 1/4)
適用流体 水・油・液体 水・油・液体
設定圧力範囲 0.035~3.0MPa 0.035~3.0MPa
流体温度 5~80℃(150℃まで製作しています。油類は150℃以下、温水は90℃以下となります。 5~80℃(150℃まで製作しています。油類は150℃以下、温水は90℃以下となります。
最大許容背圧 1.0MPa 1.0MPa
端接続 JIS 30K RFフランジJIS 5、10、16、20K FF・RF、30K FF、ASME・JPIクラス150、300フランジも製作しています。 JIS 30K RFフランジJIS 5、10、16、20K FF・RF、30K FF、ASME・JPIクラス150、300フランジも製作しています。
本体耐圧試験 水圧にて呼び圧力の2倍 水圧にて呼び圧力の2倍
取付姿勢 直立取付 直立取付
材質 本体 SF SUS
材質 要部 SUS SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

SL-10EDカタログ

SL-10ED価格表

SL10ED-N□

SL10ED-N参考図

SL10ED-D□

SL10ED-D参考図

よくある質問と解説

揚程式と全量式の使い分けについて教えてください。

揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。

安全弁のレバーの目的はなんですか?

安全弁が作動できるか、異常(固着)が無いかを確認するためのものです。(入口側の圧力が設定圧力の75%以上で操作します。)

安全弁のレバー付き、レバー無しの選定方法を教えてください。

可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し(密閉型)を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
