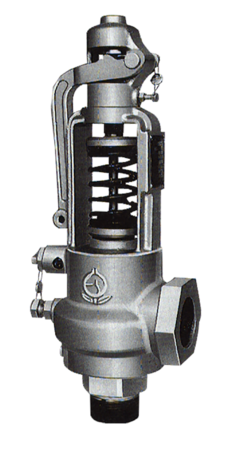

SF-1H型
お気に入りを見る 比較表を見る
使用場所
圧力容器蒸気ボイラ

仕様

製品記号 SF1H-M□□内には圧力区分の記号が入ります。
形式 全量式
キャップ形式 レバー付
呼び径 20~50(3/4~2)
適用流体 蒸気・空気
設定圧力範囲 0.1~1.6MPa
流体温度 0~220℃
端接続 入口:JIS Rねじ 出口:JIS Rcねじ
本体耐圧試験 設定圧力0.1MPa~1.0MPa以下:水圧にて1.5MPa
設定圧力1.0MPaを超え1.6MPa以下:水圧にて2.4MPa
取付姿勢 直立取付
材質 本体 FCD
材質 弁体 SUS
材質 弁座 SUSステライト溶着
  • 呼び径と接続ねじ寸法は異なります。接続ねじ寸法は、呼び径の1サイズUPとなります。

資料ダウンロード

資料ダウンロード

全製品記号共通

SF-1Hカタログ

SF-1H価格表

SF-1H外形図

SH-1H取扱説明書

SF1H-M□

SF1H-M参考図

よくある質問と解説

揚程式と全量式の使い分けについて教えてください。

揚程式と全量式では吹出し量に違いがあります。必要な吹出し量を満足すればどちらを使用しても構いません。

安全弁のレバーの目的はなんですか?

安全弁が作動できるか、異常(固着)が無いかを確認するためのものです。(入口側の圧力が設定圧力の75%以上で操作します。)

安全弁のレバー付き、レバー無しの選定方法を教えてください。

可燃性・毒性及び液体の様に、安全弁作動時に周囲へ悪影響を及ぼす流体は原則としてレバー無し(密閉型)を選定します。レバー操作による安全弁の作動確認が必要な場合に、レバー付を選定します。
