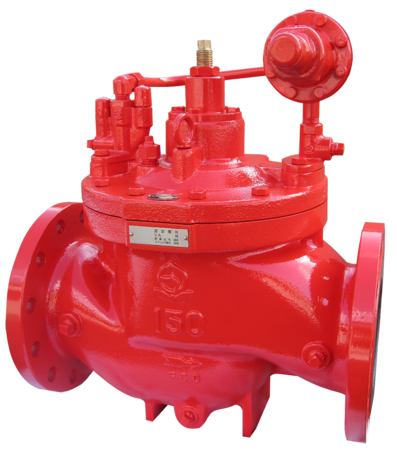

WVR-05T型
お気に入りを見る 比較表を見る
大容量用の減圧弁で、消火設備用の型式認定登録品です。パイロット弁は、圧力バランス機構を採用していますので、一次側圧力の変動に影響されることなく二次側の圧力を一定に調整することができます。
使用場所
消火設備

主な特徴

  • 使用状態に合わせたニードル弁開度による感度調整で、容易に安定した作動が得られます。
  • 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などが容易です。

(一財)日本消防設備安全センター型式認定登録品

仕様

製品記号 WVR05T-L□□内には二次側調整圧力範囲の記号が入ります。
バルブの種類 消火設備用減圧弁
種類 2.0MPa用
呼び径 40~150(1 1/2~6)
適用流体 消火用水
流体温度 5~60℃
一次側適用圧力 2.0MPa以下JIS 16K RFフランジ(一次側適用圧力1.6MPa以下、耐圧2.4MPa以下)も製作しています。
二次側調整圧力範囲(設定圧力) 0.3~1.2MPa
最大減圧比
弁前後の最小差圧 0.1MPa
端接続 JIS 20K RFフランジJIS 16K RFフランジ(一次側適用圧力1.6MPa以下、耐圧2.4MPa以下)も製作しています。
取付姿勢 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。
基本弁材質 本体 FCD
基本弁材質 要部 弁座 CAC406
基本弁材質 要部 ダイヤフラム NBR
基本弁材質 要部 ディスク NBR
基本弁塗装 内面 水道用液状エポキシ樹脂
基本弁塗装 外面 赤(マンセル7.5R 4/15)
  • 圧力計2個付も製作しています。(圧力計の最大目盛は、一次側は2.5MPa、二次側調整圧力範囲L(0.6MPa)、H(1.6MPa)、0.3~1.2MPa(1.6MPa)です。)

資料ダウンロード

資料ダウンロード

全製品記号共通

WVR-05Tカタログ

WVR-05T価格表

WVR05T-L□

WVR05T-L(40,50A)参考図

WVR05T-L(65-150)参考図

よくある質問と解説

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は8年程度としていますが、使用条件や使用環境などにより異なります。

静水圧(水を流さない状態)も減圧できますか?

水を流さない(流量0)状態では弁は閉止しており、二次側は設定圧力を保持します。

最小流量や最小差圧を下回った場合どうなりますか?

仕様範囲外の条件の場合、制御しきれず作動が不安定になります。
