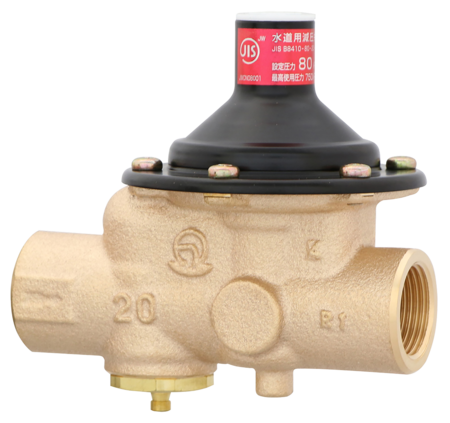

RD-50SRN型
お気に入りを見る 比較表を見る
小型温水用ボイラ、電気温水器の給水に使用する減圧弁で、水平・垂直取付可能です。寒冷地などで凍結の恐れがある場所には水抜栓付の寒冷地用をご使用ください。

主な特徴

  • 塩素水耐性EPDMの採用により、耐久性が向上。(RD-50SN型シリーズ)
  • 縦・横配管可能です。(ストレーナキャップ上向き除く)

仕様

製品記号 RD50SRN-F
バルブの種類 水道用減圧弁
用途 寒冷地用
種類 80kPa用
呼び径 20(3/4)
適用流体 水道水
流体温度 5~55℃
一次側適用圧力 750kPa以下
面間寸法 115mm
二次側調整圧力範囲(設定圧力) 80kPa標準設定圧力以外は、お問い合わせください。(JIS認証取得製品からは外れます。)
開放流量 30L/min以上開放流量とは、一次側圧力を100kPaに保持し、二次側を開放した時の流量です。
付属機構 逆止め機構、負圧作動機構、ストレーナ(60メッシュ)水抜栓(RD-25SRN、50SRN、50SRHN型)
逆止め機構の閉止圧力 3kPa以上
負圧作動機構の開作動圧力 ー55kPa以下
負圧作動機構の閉作動圧力 50kPa以下
端接続 JIS Rc3/4ねじ
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直 自由(ストレーナキャップ上向き除く)
付属品 保温ケースRD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。
材質 本体 CAC406
材質 ダイヤフラム NBRRD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。
材質 ディスク NBRRD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。
  • RD-25SN型シリーズとRD-50SN型シリーズでは面間寸法が異なります。
  • 戸別給水用減圧弁は、弁慶シリーズとなります。(50~66頁をご参照ください。)

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-50SRNカタログ

RD-50SRN価格表

RD-50SRN取扱説明書

RD50SRN-F

RD50SRN-F参考図

よくある質問と解説

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は、3~4年に1回の定期点検とダイヤフラム・ディスク等の消耗部品の交換を行ったうえで8年としていますが、使用状況によっても異なります。

減圧弁は経年劣化により騒音を発生するのでしょうか?

騒音につきましては経年によるディスクの損傷(食い込み)やベンザの損傷により高くなる傾向があります。

戸別給水用減圧弁は集合住宅の全戸に取り付けが必要ですか?

全戸に付けるとは限りません。上層階にて水圧が高くない場合は取付ける必要はありません。
