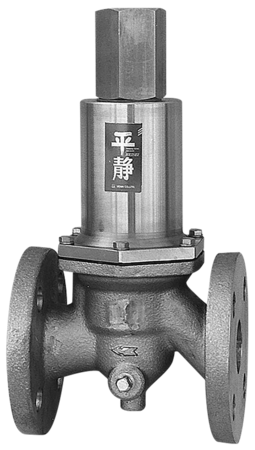

RD-38F型
お気に入りを見る 比較表を見る
水用減圧弁〔平静〕の本体、要部、バネケースをステンレス製とした〔平静〕シリーズです。
制御性・信頼性、さらに耐食性が向上して、プラントなどにも対応可能です。

主な特徴

  • バネ・バネケースもSUSで、耐食性が優れています。
  • 低騒音設計です。
  • ダイヤフラムが破損しても、水は外部に漏れません。
  • 取付姿勢は自由です。
  • 本体に圧力計を直接取り付けることができます。(二次側のみ)

仕様

製品記号 RD38F-D□□内には二次側調整圧力範囲の記号が入ります。
バルブの種類 減圧弁
種類 1.6MPa以下用
呼び径 25~50(1~2)
適用流体 水・温水・又は材料を腐食しない液体
流体温度 5~90℃
一次側適用圧力 1.6MPa以下RD-38F型の呼び径40~50は、一次側適用圧力2.0MPa以下、端接続JIS 20K RFフランジも製作しています。
二次側調整圧力範囲(設定圧力) L :0.05~0.35MPa、 H :0.3~0.7MPaRD-38F型の呼び径40~50は、一次側適用圧力2.0MPa以下、端接続JIS 20K RFフランジも製作しています。
最大減圧比 10:1
弁前後の最小差圧 0.05MPa
許容漏洩量 なし(圧力計目視)
端接続 JIS 16K FFRD-38F型の呼び径40~50は、一次側適用圧力2.0MPa以下、端接続JIS 20K RFフランジも製作しています。
フランジ
取付姿勢 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。
材質 本体 SCS
材質 ダイヤフラム NBR
材質 ディスク NBR
材質 要部 SUS
材質 バネケース SUS
  • 二次側のみ圧力計付属も製作しています。(圧力計の最大目盛は二次側調整圧力範囲L(0.6MPa)、H(1.6MPa)です。)
  • RD-37,37F型はビール、飲料水工場などでの一時的洗浄蒸気(最高使用温度130℃)対応品のRD-37T,37FT型も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-38Fカタログ

RD-38F価格表

RD-38F外形図

RD-38F取扱説明書

RD38F-D□

RD38F-D参考図

よくある質問と解説

圧力調整の方法を教えてください。(回答詳細に動画あり)

回答詳細より圧力調整方法の動画をご覧ください。

耐用年数(取替を推奨する年数)は何年としていますか?

本体の耐用年数は8年程度としていますが、使用条件や使用環境などにより異なります。

静水圧(水を流さない状態)も減圧できますか?

水を流さない(流量0)状態では弁は閉止しており、二次側は設定圧力を保持します。

最小流量や最小差圧を下回った場合どうなりますか?

仕様範囲外の条件の場合、制御しきれず作動が不安定になります。
