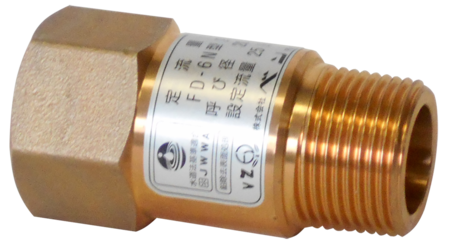

FD-6N型
お気に入りを見る 比較表を見る
FD-6N型は主に集合住宅、高層ビルなどの給水、給湯システムなどにも使用される定流量弁で、一次側圧力の変動に対して、流量が一定となるよう、自動的に通過流量を制限する調整弁です。この定流量弁を使用する事により、各戸への給水、給湯量を適正配分することができます。その結果、システムの設計、施工が容易となり、節水、省エネとなるほか、ウォータハンマが軽減されます。

※中央式給湯設備(温水循環方式)に設置する場合はFD-11N, 12型(101頁)をご使用ください。

主な特徴

  • 取付姿勢が自由です。
  • 作動差圧範囲が広い。
  • ゴムの弾性を利用した単純な構造ですので安定した流量の維持ができます。

水道法性能基準認証登録製品(E-243)耐圧性能浸出性能

仕様

製品記号 FD6N-F□□内には設定流量の記号が入ります。
バルブの種類 定流量弁
呼び径 15・20(1/2・3/4)
適用流体 水道水・温水
流体温度 5~90℃
一次側適用圧力 1.0MPa以下
作動差圧範囲 呼び径15の場合
4~6L/min:0.03~0.3MPa
7.5~15L/min:0.03~0.5MPa
呼び径20の場合
9~15L/min:0.03~0.5MPa
20~40L/min:0.035~0.5MPa
設定流量・記号 ・呼び径15の場合 04:4L/min、06:6L/min、 75:7.5L/min、
09:9L/min、12:12L/min、15:15L/min・呼び径20の場合 09:9L/min、 12:12L/min、15:15L/min、20:20L/min、25:25L/min、30:30L/min、35:35L/min、40:40L/min
端接続 呼び径15の場合
入口:JIS Rc1/2ねじ
出口:JIS R1/2ねじ
呼び径20の場合
入口:JIS Rc3/4ねじ
出口:JIS R3/4ねじ
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平・垂直自由
材質 本体 CAC406
材質 オリフィス EPDM
  • 希望流量が設定流量の中間にある場合は、流体温度が常温では設定流量が大きい方を温水では小さい方を選定してください。

資料ダウンロード

資料ダウンロード

全製品記号共通

FD-6Nカタログ

FD-6N価格表

FD-6N外形図

FD-6N取扱説明書

FD6N-F□

FD6N-F参考図(呼び径15)

FD6N-F参考図(呼び径20)

よくある質問と解説

定流量弁はなぜ必要なのですか?

機器などの冷却水や計量等の用途で一定の流量を流す目的や、住宅設備では各戸への給水や給湯を適量に配分します(一戸で使い過ぎないよう制限します)。

一次圧力の変動による流量変化の抑制目的に使用できますか?

過流量制限の用途であれば使用可能です。

オリフィスとはなんですか?

面積を減少した管路です。その長さが断面寸法に比べて比較的短い場合の流路の絞りのことです。
