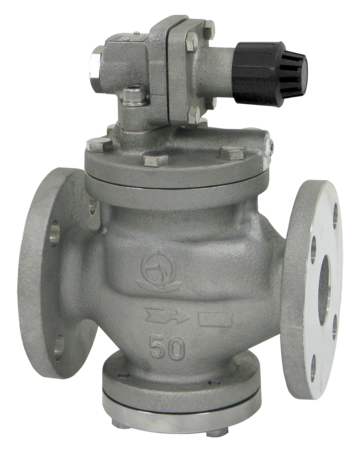

RP-8A型
お気に入りを見る 比較表を見る
本体・要部をステンレス鋼製としたパイロット式減圧弁です。また、ステンレス鋼の特長である耐食・耐久性により、幅広い用途に使用できます。
呼び径選定図表はカタログ19頁をご参照ください。
使用場所
工場設備各種装置

主な特徴

  • ピストンガイド構造の採用により、安定した制御をいたします。
  • 幅広い圧力範囲・流量域の用途に使用できます。
  • 自動ロック機構の手動ハンドル操作により、圧力調整が簡単です。
  • コンパクト設計です。

仕様

製品記号 RP8A-D
呼び径 20~80(3/4~3)
適用流体 空気・気体
流体温度 5~80°C
一次側適用圧力 1.0MPa以下
二次側調整圧力範囲 0.03~0.8MPa
弁前後の最小差圧 0.07MPa
締切昇圧 0.02MPa以下
オフセット 0.02MPa以内(二次側調整圧力0.03~0.035MPa)
0.03MPa以内(二次側調整圧力0.035を超え0.07MPa)
0.05MPa以内(二次側調整圧力0.07を超え0.8MPa)
許容漏洩量 なし(圧力計目視)
端接続 JIS 10K FFフランジJIS 10K RFフランジも製作しています。
材質 本体 SCS
材質 弁体 SUS
材質 弁座 SUS
材質 ダイヤフラム SUS
材質 ディスク NBR焼付
ハンドルまたはキャップ色
本体耐圧試験 水圧にて1.5MPa
取付姿勢 水平配管に正立取付
  • 呼び径15はRD-20,20F型、呼び径100~150はRP-11A型をご使用ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

RP-8Aカタログ

RP-8A価格表

RP-8A外形図

RP-8A(15-80A)取扱説明書

RP8A-D

RP8A-D参考図(呼び径20,25)

RP8A-D参考図(呼び径32-80)

よくある質問と解説

蒸気用減圧弁に漏れはありますか?

許容漏洩量として各製品の仕様に記載しています。

圧力調整をしなくても流体は流れますか?

流れません。圧力調整して初めて正常に流れます。

蒸気用減圧弁の保守点検はどの様に行えば良いのでしょうか?

年一回を目安に定期メンテナンスを行います。詳しくは取扱説明書を御参照ください。
