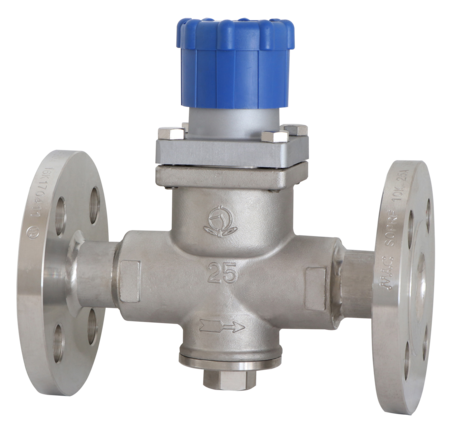

RD-41F型
お気に入りを見る 比較表を見る

仕様

製品記号 RD41F-D□□内には二次側調整圧力範囲の記号が入ります。
種類 ステンレス鋼製、フランジ
呼び径 15~25(1/2~1)
適用流体 蒸気
流体温度 220℃以下
一次側適用圧力 1.0MPa以下一次側適用圧力1.6MPa以下用も製作しています。(RD-41F型はJIS 16K RFフランジとなります。)
二次側調整圧力範囲 (銘板・ばねの色) L :0.02~0.25MPa(緑)、M :0.2~0.4MPa(青)、H :0.35~0.8MPa(赤)
最大減圧比 20:01
弁前後の最小差圧 0.02MPa
締切昇圧 0.02MPa以下
オフセット 設定圧力×0.5以内(二次側調整圧力:0.13MPa以下) 0.07MPa以内(二次側調整圧力:0.13MPaを超え0.4MPa) 0.12MPa以内(二次側調整圧力:0.4MPaを超え0.8MPa)
許容漏洩量 定格流量の0.05%以下
端接続 JIS 10K RFフランジ一次側適用圧力1.6MPa以下用も製作しています。(RD-41F型はJIS 16K RFフランジとなります。) ASME・JPIクラス150、300フランジも製作しています。
材質 本体 SCS
材質 要部 弁体 SUS
材質 要部 弁座 SUS
材質 要部 ベローズ SUS
本体耐圧試験 水圧にて1.5MPa
取付姿勢 水平配管に正立取付

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-41Fカタログ

RD-41F価格表

RD-41F外形図

RD-41F取扱説明書

RD41F-D□

RD41F-D参考図

よくある質問と解説

蒸気用減圧弁に漏れはありますか?

許容漏洩量として各製品の仕様に記載しています。

圧力調整をしなくても流体は流れますか?

流れません。圧力調整して初めて正常に流れます。

蒸気用減圧弁の保守点検はどの様に行えば良いのでしょうか?

年一回を目安に定期メンテナンスを行います。詳しくは取扱説明書を御参照ください。
