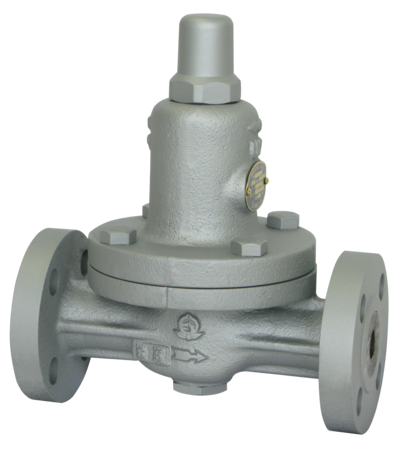

RD-3HAF型
お気に入りを見る 比較表を見る
パイロット式では制御できない小流量のところに使用する直動式減圧弁で、圧力制御特性が良い、広い調整圧力範囲、要部SUS(蒸気用)などの優れた特長があります。
蒸気用と、空気・気体・液体用は異なりますのでご注意ください。

仕様

製品記号 RD3HAF-BH
呼び径 15~25(1/2~1)
適用流体 空気・気体・液体水用の場合は用途に合わせて、弁慶シリーズ、平静シリーズをご使用ください。
流体温度 5~80℃
一次側適用圧力 1.0MPa以下
二次側調整圧力範囲 0.035~0.5MPa二次側調整圧力範囲0.02~0.1MPaも製作しています。
最大減圧比 15:1
弁前後の最小差圧 0.02MPa
締切昇圧 0.02MPa以下
許容漏洩量 なし(圧力計目視)
端接続 JIS 10K RFフランジ
材質 本体 FC
材質 弁体 C3604・NBR焼付弁体:SUS・NBR焼付も製作しています。
材質 弁座 SUS
取付姿勢 水平配管に正立取付(液体の場合は、倒立取付)
流体粘度(管理項目) 150cSt以下

資料ダウンロード

資料ダウンロード

全製品記号共通

RD-3HAFカタログ

RD-3HAF価格表

RD-3HAF外形図

RD-3HAF取扱説明書

RD3HAF-BH

RD3HAF-B参考図

RD3HAF-G参考図

よくある質問と解説

蒸気用減圧弁に漏れはありますか?

許容漏洩量として各製品の仕様に記載しています。

圧力調整をしなくても流体は流れますか?

流れません。圧力調整して初めて正常に流れます。

蒸気用減圧弁の保守点検はどの様に行えば良いのでしょうか?

年一回を目安に定期メンテナンスを行います。詳しくは取扱説明書を御参照ください。
