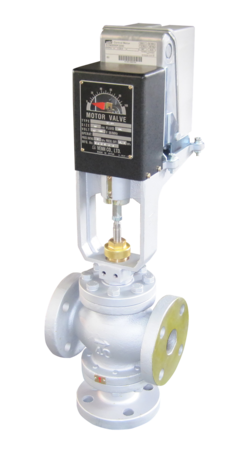

ML-FT型
お気に入りを見る 比較表を見る
ML-TT型(ねじ込)、ML-FT型(フランジ)電動弁は混合形三方弁で低高温の二つの流体を混合して、一定温度にする温度制御用などに使用します。
この弁は、弁にかかる推力が単座弁と同じですので、二つの流体に圧力差がある場合、適用差圧限界に注意してください。
呼び径50以下:分割形用にも使用できます。
呼び径65以上:分割形用も製作しています。

主な特徴

  • 弁開閉によるウォータハンマが起こりにくい作動特性です。

仕様

製品記号 MLFT-BD
形式 三方口
呼び径 15~100(1/2~4)
適用流体 水・温水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認の上、材質をご指示願います。・気体蒸気用(流体温度180℃以下)も製作しています。
流体温度 100℃以下蒸気用(流体温度180℃以下)も製作しています。
周囲温度 -10~60℃
許容漏洩量 定格流量の0.01%以下
端接続 JIS 10K FFフランジ
保護構造 防沫形・屋内用屋外設置用の防雨カバー付も製作しています。(防水形ケーブルグランド使用時、IP54相当)
定格圧力 1.0MPa
プラグ特性 オンオフ、リニア
材質 本体 FC
材質 要部 CAC406
  • 駆動部の仕様、回路図などはカタログ405、406頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

ML-FTカタログ

ML-FT価格表

MLFT-BD

MLFT-BD(15-100A混合形)参考図

MLFT-BD(15-50A分割形)参考図

MLFT-BD(65-100A分割形)参考図

よくある質問と解説

過負荷保護とはなんですか?

何らかの原因でモータが許容最高温度以上になった場合にモータの焼損を防ぐものです。

スプリングリターン式とはどんなものですか?(回答詳細に動画あり)

通電時に弁開と同時にスプリングを巻き、停電時に巻き上げたスプリングの力で弁閉する機構です。(通電時弁開型の場合)

スプリングリターン式の三方弁は制作していますか?

スプリングリターン式の三方弁は製作していません。
