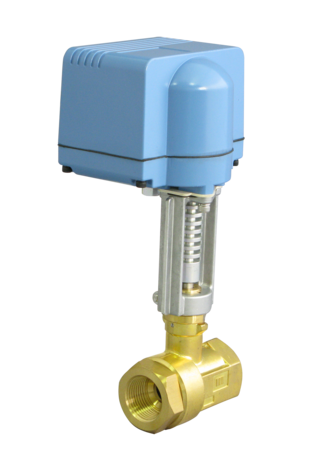

BM-9SR型
お気に入りを見る 比較表を見る
蒸気・温水用のボール式電動弁で、本体黄銅製のBM-9SR型とステンレス鋼製のBM-15S型をラインナップ。
閉動作をスプリングで行うため2線式で素早く閉動作でき、蒸気の緊急遮断用に最適です。

主な特徴

  • 広い圧力範囲で使用場所を選びません。
  • 流れ方向、タテ・ヨコ取付(屋内)が自由です。
  • 遮断目的の用途に使用できます。

仕様

製品記号 BM9SR-J
作動 停電時弁閉、通電時弁開通電時弁閉、停電時弁開のBM-9SRC,15SRC型も製作しています。
呼び径 15~25(1/2~1)
適用流体 蒸気・温水
流体温度 180℃以下(温水はMAX100℃)
適用圧力 0~1.0MPa
周囲温度 -10~50℃
許容漏洩量 なし(圧力計目視)
端接続 JIS Rcねじ
定格電圧 AC100V 50/60Hz又はAC200V 50/60Hz専用定格電圧はAC24Vも製作しています。
許容電圧変動範囲 定格電圧±10%
定格容量 12VA(AC100/200V)
開閉時間 弁開:15/12秒(50/60Hz)、弁閉:約6秒
絶縁種別 E種
時間定格 連続
絶縁抵抗 DC500V印加時、100MΩ以上
過負荷保護 サーマルプロテクタ
保護構造 防沫形(IP-54相当)屋外設置の場合、縦配管取付及び直射日光を避けてください。
手動機構全開状態は維持できません。
定格電流 AC100V:0.12A、AC200V:0.06A
起動電流 AC100V:0.2A、AC200V:0.1A
作動間隔 弁開動作と弁閉動作の作動間隔は1分以上高頻度(作動間隔1分以内)で使用した場合、作動音が大きくなったり、製品寿命が短くなる場合があります。
材質 本体 C3771
材質 ボール SUS304
  • 開閉信号接点付(端子箱付)も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

BM-9SRカタログ

BM-9SR価格表

BM-9SR外形図

BM-9SR取扱説明書

BM9SR-J

BM9SR-J参考図

よくある質問と解説

過負荷保護とはなんですか?

何らかの原因でモータが許容最高温度以上になった場合にモータの焼損を防ぐものです。

スプリングリターン式とはどんなものですか?(回答詳細に動画あり)

通電時に弁開と同時にスプリングを巻き、停電時に巻き上げたスプリングの力で弁閉する機構です。(通電時弁開型の場合)

スプリングリターン式の三方弁は制作していますか?

スプリングリターン式の三方弁は製作していません。
