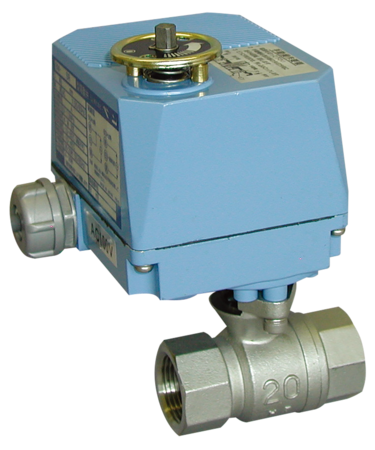

BM-14SR型
お気に入りを見る 比較表を見る
スプリングリターンボール式電動弁は、駆動部への通電、停電の切換操作によって弁開、弁閉します。
流れ方向自由という電動弁の特長と、2線式で制御できる電磁弁の簡便さを併せもった、ボール式電動弁です。BM-12SR型は、はん用、BM-13SR型はロングネック形、BM-14SR型は本体ステンレス鋼製でそれぞれオンオフ制御に使用します。

主な特徴

  • 電磁弁と同じ2線式で制御が可能です。
  • 流れ方向、取付方向(屋内)が自由です。
  • ボールはステンレス鋼(SUS316)を採用していますので、耐久性に優れています。
  • 遮断目的の用途に使用できます。

仕様

製品記号 BM14SR-D
作動 停電時弁閉、通電時弁開通電時弁閉、停電時弁開のBM-12SRC,13SRC,14SRC型も製作しています。
形式 標準ネック形
呼び径 15~25(1/2~1)
適用流体 水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。・空気・気体・液体
流体温度 -10~80℃(凍結不可)
適用圧力 0~1.0MPa
周囲温度 -10~45℃
許容漏洩量 水・油:なし(圧力計目視)、空気・ガス:50ml/min(標準状態)以下
端接続 JIS Rcねじ
本体耐圧試験 水圧にて 1 75MPa
定格電圧 AC100V(50/60Hz)又は AC200V(50/60Hz)専用電圧
許容電圧変動範囲 定格電圧±10%
定格容量 10VA(AC100 00V)
開閉時間 弁開時間:36/29秒以下(50/60Hz)、弁閉時間:4~36秒弁閉時間は連続通電時間により変動します。30分以上連続通電後:4~10秒、30分以内連続通電後:36秒以下
絶縁種別 E種
時間定格 連続
絶縁抵抗 100MΩ以上
過負荷保護 インピーダンスプロテクト
保護構造 防沫形(IP54相当)屋外設置の場合、縦配管取付及び直射日光を避けてください。
手動機構 付(駆動部上側)
定格電流 AC100V:0.1A、200V:0.05A
起動電流 AC100V:0.15A、200V:0.08A
作動間隔 弁開動作と弁閉動作の作動間隔は 1 分以上高頻度(作動間隔1分以内)で使用した場合、作動音が大きくなったり、製品寿命が短くなる場合があります。
絶縁抵抗試験 DC500V
材質 本体 SCS13
材質 ボール SUS316
  • 水道法性能基準適合品のBM-12SRN型(呼び径15~25)、BM-13SRN,14SRN型も製作しています。
  • 開閉信号接点付(無電圧)も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

BM-14SRカタログ

BM-14SR価格表

BM-14SR外形図

BM-14SR取扱説明書

BM14SR-D

BM14SR-D参考図

よくある質問と解説

過負荷保護とはなんですか?

何らかの原因でモータが許容最高温度以上になった場合にモータの焼損を防ぐものです。

スプリングリターン式とはどんなものですか?

通電時に弁開と同時にスプリングを巻き、停電時に巻き上げたスプリングの力で弁閉する機構です。(通電時弁開型の場合)

スプリングリターン式の三方弁は制作していますか?

スプリングリターン式の三方弁は製作していません。
