3BM-2S型
お気に入りを見る 比較表を見る

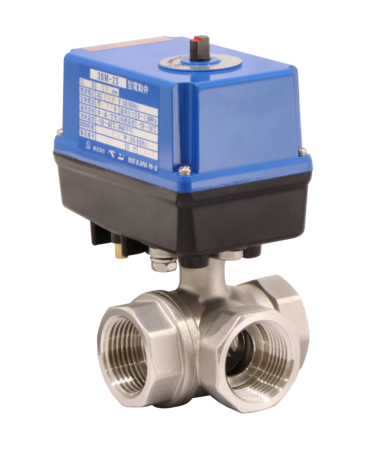

3BM-2S型電動弁は、ボールバルブの優れた特性を生かしたコンパクトな電動式オンオフ弁で、弁構造は3Way 2Por(t L)の切換弁です。
ステンレス鋼製ですので耐食・耐久性に優れています。

主な特徴

  • 外部から弁の切換状態を確認できます。
  • 手動で弁を切換できます。
  • 流れ方向、タテ・ヨコ取付(屋内)が自由です。
  • 弁切換の信号を取り出すことができます。

仕様

製品記号 3BM2S-K
作動 オンオフ
呼び径 15~50(1/2~2)
適用流体 水・油燃料油及び軽油用の場合は、ご使用先(国土交通省、防衛省など)によっては本体材質の指定がある場合がありますので、ご確認願います。・空気
流体温度 -10~80℃(凍結不可)
適用圧力 0~1.0MPa以下
周囲温度 -10~50℃
許容漏洩量 なし(圧力計目視)
端接続 JIS Rcねじ
本体耐圧試験 水圧にて1.5MPa
定格電圧 AC100V(50/60Hz)又はAC200V(50/60Hz)専用
許容電圧変動範囲 定格電圧±10%
絶縁種別 E種
時間定格 連続
絶縁抵抗 DC500V印加時、100MΩ以上
保護構造 防沫形(IP-54相当)屋外設置の場合、縦配管取付及び直射日光を避けてください。
手動機構
容量・電流開閉時間 呼び径 40・50
容量・電流開閉時間 定格容量 AC100V:24VA AC200V:24VA
容量・電流開閉時間 定格電流 AC100V:0.24A AC200V:0.12A
容量・電流開閉時間 起動電流 AC100V:0.24A AC200V:0.12A
容量・電流開閉時間 開閉時間 21/18秒 (50/60Hz)
切換確認接点 有(有電圧) 呼び径15~32:AC100V 3A、呼び径40・50:AC250V 10A
その他 スペースヒーター付(モータ停止時作動)
材質 本体 SCS14A
材質 ボール SUS316

資料ダウンロード

資料ダウンロード

全製品記号共通

3BM-2S価格表

3BM-2Sカタログ

3BM-2S外形図

3BM-2S取扱説明書

3BM2S-K

3BM2S-K(15-32A)参考図

3BM2S-K(40-50A)参考図

よくある質問と解説

過負荷保護とはなんですか?

何らかの原因でモータが許容最高温度以上になった場合にモータの焼損を防ぐものです。

スプリングリターン式とはどんなものですか?

通電時に弁開と同時にスプリングを巻き、停電時に巻き上げたスプリングの力で弁閉する機構です。(通電時弁開型の場合)

スプリングリターン式の三方弁は制作していますか?

スプリングリターン式の三方弁は製作していません。
