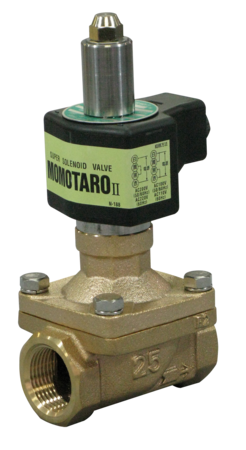

WS-22CN型
お気に入りを見る 比較表を見る
定水位弁のパイロットラインの圧力は給水時には極端に下降して、パイロット式の電磁弁では作動できないことがあります。定水位弁には対応表に示す電磁弁をご使用ください。

水道法性能基準認証登録製品(E-247)耐圧 浸出 水撃限界 耐久

仕様

製品記号 WS22CN-F
バルブの種類 パイロット用電磁弁
種類 本体青銅製
呼び径 20・25(3/4・1)
適用圧力 0~1.0MPa(コイルが水平の場合は0.03~1.0MPa)
定格電圧 AC100V 50/60Hz AC200V 50/60Hz共用
定格電流 AC100V:0.35A AC200V:0.18A
起動電流 AC100V:1.30A AC200V:0.65A
保護構造 防塵、防沫形・屋内用屋外で使用する場合はTB-03型シリーズ端子箱を併用してください。なお、端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。
Cv値 呼び径20:7、呼び径25:10
材質 本体 CAC
材質 要部 SUS・NBR
  • 他の特殊電圧はお問い合わせください。(コイル形状、仕様が異なります。)

資料ダウンロード

資料ダウンロード

全製品記号共通

WS-22CN(パイロット用電磁弁)カタログ

WS-22CN(パイロット用電磁弁)価格表

WS-22CN外形図

WS-22CN取扱説明書

WS22CN-F

WS22CN-F(10-25A)参考図

WS22CN-F(10-25A)端子箱付参考図

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
