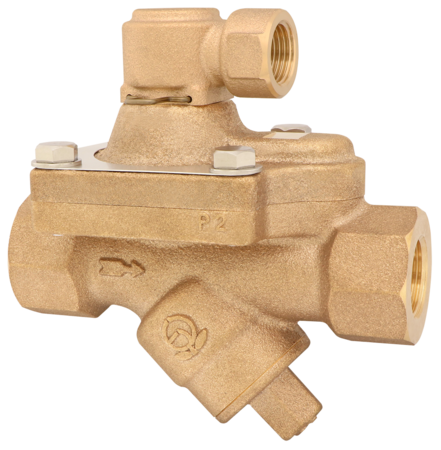

VD-7N型
お気に入りを見る 比較表を見る
VD-7N型圧力式バキュームブレーカは給水系統の逆サイホン作用を防止するために、負圧部分へ自動的に空気を導入する機能をもち、常時水圧はかかるが逆圧のかからない配管部分に使用するバキュームブレーカです。

主な特徴

  • 吸気機構部分にはフロート構造を採用。通水時は確実に閉止し、負圧発生時には速やかに空気を導入することで逆サイホン作用による逆流を確実に防止します。
  • 逆流前に弁が閉止するスプリング方式を採用。
  • 吸気口接続配管を排水溝まで導くことで万一の弁漏れ発生時でも周囲を汚すことがありません。
  • テストコックを標準装備しており、配管接続状態で逆止弁と吸気弁の機能チェックが行えます。

水道法性能基準認証登録製品(E-573)耐圧 浸出 耐久

仕様

製品記号 VD7N-F
バルブの種類 バキュームブレーカ
呼び径 20・25(3/4・1)
適用流体 水道水・水
流体温度 0~45℃(凍結不可)
適用圧力 0.05~1.0MPa
弁前後の最小差圧 0.05MPa
弁開最小差圧 0.05MPa
端接続 給水接続口:JIS Rcねじ 吸気口:JIS Rc1/2
本体耐圧試験 水圧にて1.75MPa
取付姿勢 水平配管に正立取付
材質 本体 CAC406
材質 吸気弁 合成樹脂/塩素水耐性EPDM
材質 ディスク 塩素水耐性EPDM
材質 ダイヤフラム・ディスク 塩素水耐性EPDM
材質 ダイヤフラム 塩素水耐性EPDM

資料ダウンロード

資料ダウンロード

全製品記号共通

VD-7Nカタログ

VD-7N価格表

VD-7N外形図

VD-7N取扱説明書

VD7N-F

VD7N-F参考図

よくある質問と解説

水用バキュームブレーカはどの様な目的で使用されますか?

バキュームブレーカは上流側が負圧になった時、空気を吸引して逆サイホン作用による下流側からの逆流を防止します。

バキュームブレーカに吸排気弁の様な初期排気機能はありますか?

排気の機能はありません。

埋設配管に設置できますか?

バキュームブレーカは空気を吸込みますので、水没の可能性のある地中への設置は避けてください。
