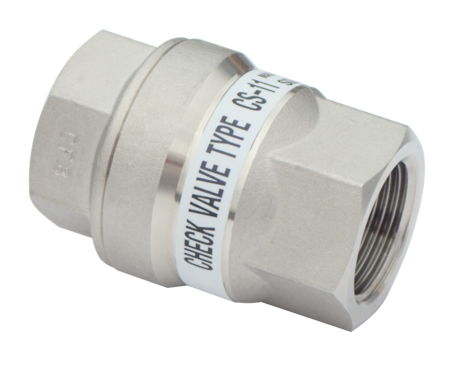

CS-11型
お気に入りを見る 比較表を見る
蒸気設備、温水設備における逆圧による逆流を防止します。
スチームトラップ、ポンピングトラップ二次側の立ち上がり配管に設置し、ドレンの逆流防止に最適な逆止弁です。
使用場所
スチームトラップ、ポンピングトラップ二次側温水配管

主な特徴

  • 本体・要部にステンレス鋼を採用し耐久性、耐食性に優れています。
  • 温度範囲が広く、蒸気から高温水にも使用できます。

仕様

製品記号 CS11-D
バルブの種類 逆止弁
種類 単式逆止弁(メタルタッチメタルタッチのため、許容値内の漏れがあります。
呼び径 15~25(1/2~1)
適用流体 蒸気・ドレン・温水
流体温度 184℃以下
適用圧力 1.0MPa以下
弁体の作動性 5kPa以下(最低弁開圧力差)スチームトラップ一次側の圧力は、逆止弁の圧力損失を考慮して余裕を持った圧力としてください。
端接続 JIS Rcねじ
本体耐圧試験 水圧にて1.5MPa
取付姿勢 自由(垂直配管の場合は下から上の流れ方向に適用)
材質 本体 SCS13A
材質 弁体 SUS
材質 要部 SUS

資料ダウンロード

資料ダウンロード

全製品記号共通

CS-11カタログ

CS-11価格表

CS-11外形図

CS-11取扱説明書

CS11-D

CS11-D参考図

よくある質問と解説

逆止弁はどの様な目的で使用されますか?

逆止弁は入口側より出口側圧力が高くなる逆圧による逆流防止に使用されます。

ダブルチャッキ(弁)とは何ですか?

通常の逆止弁は逆流を防止する弁が1つですが、より安全性を高めるため弁を2つ備えたものです。

弁体の作動性とは何ですか?

弁体の離脱圧力を指します。日本水道協会規格「JWWA B129水道用逆流防止弁」の性能項目として記載されています。
