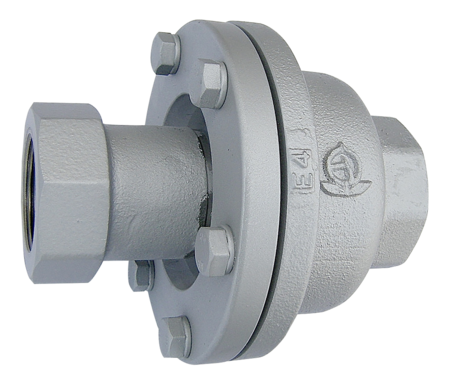

JU-1型
お気に入りを見る 比較表を見る
パイプラインには、温度変化、地盤沈下、地震などにより膨張、収縮、軸心の移動、曲がり、ねじれなど、複雑な変位が発生しますが、このボールジョイントは、これらの変位を吸収します。しかも堅牢で耐久性が良く、配管工事が簡略化されますので経済的です。

仕様

製品記号 JU1-M
バルブの種類 ボールジョイント
呼び径 20~50(3/4~2)
適用流体 蒸気・空気・ガス・水・温水・油
流体温度 220℃以下
最高使用圧力 1.0MPa
端接続 JIS Rcねじ
最大変位角 30度
回転角 360度
耐圧試験 水圧にて1.5MPa
材質 本体 FCD
材質 パッキン PTFE
材質 ボール FCD硬質ニッケルクロムメッキ

資料ダウンロード

資料ダウンロード

全製品記号共通

JU-1カタログ

JU-1外形図

JU取扱説明書

JU1-M

JU1-M参考図

よくある質問と解説

回転方向も吸収できますか?

スリーブ形は配管の軸回転の吸収も可能です。(ベローズ形は吸収不可、ベローズが破損します。)

配管の伸び量は、呼び径に関係なく一定ですか?

温度差で伸び量が決まるため、配管の呼び径に関係なく一定です。ただし、管の種類(鋼、銅、ステンレス)では異なります。

伸縮管継手の単式と複式の使い分けに決まりはありますか?

決まりはありません。配管の伸縮量に見合う本数を選定すれば、どちらを選定しても問題ありません。
