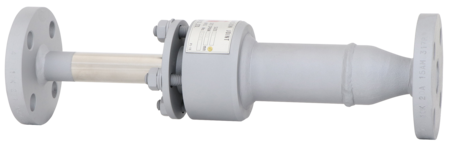

JS-5HF型
お気に入りを見る 比較表を見る
温度変化によって生じる管の軸方向の伸縮を吸収するSHASE-S003準拠のスリーブ形伸縮管継手です。高層ビル、地域冷暖房、プラント、工場、病院などのメイン配管のほか、地盤沈下対策、地震対策用として使用します。
使用場所
建築設備・空調設備工場設備

主な特徴

  • 安全性の高い構造です。
  • 伸縮量が大きくとれます。
  • 注油の必要がありません。
  • ALL SUS製品は給水用にも使用できます。

仕様

製品記号 JS5HF-N
バルブの種類 スリーブ形伸縮管継手
呼び径 20~300(3/4~12)
適用流体 蒸気・空気・ガス・水・温水・油
流体温度 220℃以下
最高使用圧力 1.0MPa
端接続 JIS 10K FFフランジJIS 10K RFフランジ、ASME・JPIクラス150フランジも製作しています。
伸縮量 100mm
伸び 20mm
縮み 80mm
材質 フランジ SS
材質 外筒 STPG
材質 スリーブ SUS
材質 パッキン グラファイト
  • 材質ALL SUS製も製作しています。
  • 呼び径により構造が多少異なります。

資料ダウンロード

資料ダウンロード

全製品記号共通

JS-5HFカタログ

JS-5HF価格表

JS-5HF外形図

JS取扱説明書

JS5HF-N

JS5HF-N参考図

よくある質問と解説

回転方向も吸収できますか?

スリーブ形は配管の軸回転の吸収も可能です。(ベローズ形は吸収不可、ベローズが破損します。)

配管の伸び量は、呼び径に関係なく一定ですか?

温度差で伸び量が決まるため、配管の呼び径に関係なく一定です。ただし、管の種類(鋼、銅、ステンレス)では異なります。

伸縮管継手の単式と複式の使い分けに決まりはありますか?

決まりはありません。配管の伸縮量に見合う本数を選定すれば、どちらを選定しても問題ありません。
