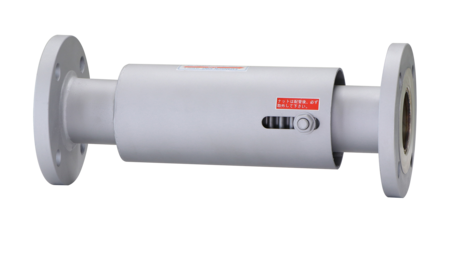

JB-13型(単式)
お気に入りを見る 比較表を見る
JIS B 2352 ベローズ形伸縮管継手の用途A(主として冷暖房、空気調和及び衛生配管用)に準拠しています。
温度変化によって生じる管の軸方向の伸縮を吸収します。
使用場所
建築設備・空調設備工場設備

主な特徴

  • 独自の成形・固定法によるステンレス鋼製べローズ・内筒で、耐久性、耐食性が優れています。

仕様

製品記号 JB13-N
バルブの種類 ベローズ形伸縮管継手
呼び径 20~350(3/4~14)
適用流体 蒸気・空気・不活性ガス・水・温水・油
流体温度 220℃以下
最高使用圧力 1.0MPa
端接続 JIS 10Kフランジフランジのガスケット座はRFですが、平面座(座板)の寸法はJIS B 2220と異なります。
耐圧試験 水圧にて1.5MPa
伸縮量 35mm
伸び 10mm
縮み 25mm
材質 フランジ 圧延鋼材
材質 外筒 圧延鋼材
材質 内筒 SUS316L
材質 べローズ SUS316L

資料ダウンロード

資料ダウンロード

全製品記号共通

JB-13価格表

JB-13カタログ

JB-13外形図

JB-13取扱説明書

JB13-N

JB13-N(20-250A)参考図

JB13-N(300,350A)参考図

よくある質問と解説

回転方向も吸収できますか?

スリーブ形は配管の軸回転の吸収も可能です。(ベローズ形は吸収不可、ベローズが破損します。)

配管の伸び量は、呼び径に関係なく一定ですか?

温度差で伸び量が決まるため、配管の呼び径に関係なく一定です。ただし、管の種類(鋼、銅、ステンレス)では異なります。

伸縮管継手の単式と複式の使い分けに決まりはありますか?

決まりはありません。配管の伸縮量に見合う本数を選定すれば、どちらを選定しても問題ありません。
