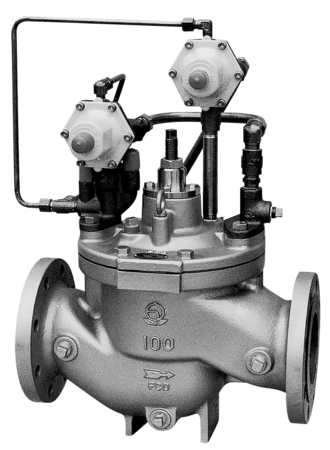

WVMS-02型
お気に入りを見る 比較表を見る
冷温水を熱源とした空調設備で開放回路の返り管に取付け、ポンプ停止時に速やかに弁閉し、返り管の落水を防止します。
運転中は通過流量に応じて弁開度を調整し、往き管、返り管の圧力を適切な圧力に保持して空調機に安定した圧力条件を与えます。
使用場所
空調設備冷暖房設備

主な特徴

  • 使用状態に合わせたニードル弁開度による感度調整で、容易に安定した作動が得られます。
  • 圧力変化に対する応答性がよく、ポンプ停止時は速やかに弁が閉止します。
  • 基本弁部とパイロット弁部は、容易に分解でき、調整、修理、部品交換などメンテナンスが容易です。
  • リフト制限機構により、過流量を制限できます。

仕様

製品記号 WVMS02-B□□内には設定圧力調整範囲の記号が入ります。 WVMS02-L□□内には設定圧力調整範囲の記号が入ります。
バルブの種類 落水防止弁 落水防止弁
呼び径 80~200(3~8) 80~200(3~8)
適用流体 水・温水 水・温水
流体温度 5~60°C 5~60°C
一次側適用圧力 1.0MPa以下 1.0MPa以下
設定圧力調整範囲 L :0.05~0.35MPa、 H:0.3~0.7MPa L :0.05~0.35MPa、 H:0.3~0.7MPa
吹下り圧力 設定圧力調整範囲(L)0.05~0.35MPa:設定圧力×20%以内(最小値0.03MPa) 設定圧力調整範囲(H)0.3~0.7MPa :設定圧力×15%以内 設定圧力調整範囲(L)0.05~0.35MPa:設定圧力×20%以内(最小値0.03MPa) 設定圧力調整範囲(H)0.3~0.7MPa :設定圧力×15%以内
アキュムレーション 設定圧力×10%以内(最小値0.03MPa) 設定圧力×10%以内(最小値0.03MPa)
端接続 JIS 10K RFフランジ JIS 10K RFフランジ
耐圧試験(水圧) 水圧にて1.5MPa 水圧にて1.5MPa
取付姿勢 水平配管に正立取付 水平配管に正立取付
材質 本体 FC FCD
材質 弁座 CAC406 CAC406
材質 ダイヤフラム・ディスク NBR NBR
基本弁塗装 内面 水道用液状エポキシ樹脂 水道用液状エポキシ樹脂
  • 落水防止弁の選定は総合カタログ161頁、呼び径選定図表は157頁、配管例略図は175頁をご参照ください。
  • 圧力計2個付も製作しています。(圧力計の最大目盛は、一次側は設定圧力調整範囲L(0.6MPa)、H(1.6MPa)、二次側は0.6MPaです。)

資料ダウンロード

資料ダウンロード

全製品記号共通

WVMS-02カタログ

WVMS-02価格表

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的と選定方法を教えてください。

ポンプの締切運転による過熱防止用として使用する場合は、定格流量の10~20%程度を吐出する呼び径を選定します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。

落水防止弁はどのような目的で使用されますか?

詳細をご確認ください。
