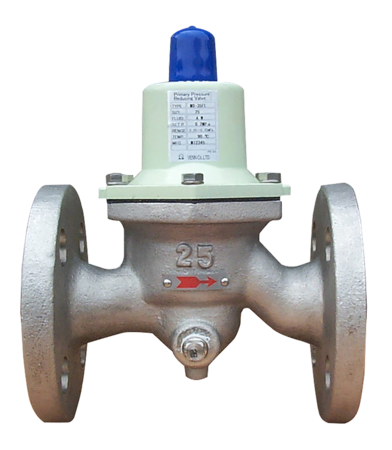

MD-35F型
お気に入りを見る 比較表を見る
ステンレス鋼製で、クリーンな流体・気体まで様々な用途に使用でき、耐久性が抜群です。流体が外部に漏れない密閉構造です。

主な特徴

  • 調整圧力変動が僅かで、大容量を高精度で圧力調整が可能です。
  • 出口側圧力変動が吹出し圧力に影響しない圧力バランス構造を採用。
  • メンテナンスは上方一方向からの分解構造。
  • 取付姿勢は自由です。
  • 入口側圧力計を本体に直接取付可能。
  • FC製従来品対比50%軽量(当社比)。

水道法性能基準認証登録製品(E-442)耐圧浸出耐久

仕様

製品記号 MD35F-D□□内には設定圧力調整範囲の記号が入ります。 MD35F-D□□内には設定圧力調整範囲の記号が入ります。
バルブの種類 一次圧力調整弁 一次圧力調整弁
種類 接液部ステンレス鋼 接液部ステンレス鋼
呼び径 25~50(1~2) 65~100(2 1/2~4)
適用流体 水・温水・油・又は材料を腐食しない液体・空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ))によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場所に設置する場合はお問い合わせください。・不活性ガス 水・温水・油・又は材料を腐食しない液体・空気オイルフリーコンプレッサー(ターボ形圧縮機や容積形圧縮機(ロータリー式無給油タイプ))によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります(オゾンクラックの発生)。このような場所に設置する場合はお問い合わせください。・不活性ガス
流体温度 5~90℃ 5~90℃
設定圧力調整範囲 L:0.05~0.35MPa M:0.3~0.6MPa H:0.6~0.8MPa L:0.05~0.35MPa M:0.3~0.6MPa
吹下り圧力 設定圧力×10%以下(最小値0.02MPa) 設定圧力×10%以下(最小値0.02MPa)
許容漏洩量 なし(圧力計目視) なし(圧力計目視)
弁前後の最小差圧 0.05MPa 0.05MPa
流体粘度 700cSt以下 700cSt以下
端接続 JIS 10K FFフランジ JIS 10K FFフランジ
本体耐圧試験 水圧にて1.5MPa 水圧にて1.5MPa
取付姿勢 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。 水平・垂直自由縦配管に設置する場合は、メンテナンススペースを広くとってください。
材質 本体 SCS SCS
材質 弁体 SUS SUS
材質 弁座 SUS SUS
材質 ダイヤフラム・ディスク NBR NBR
材質 バネケース ADC FC
  • 一次側のみ圧力計付も製作しています。(圧力計の最大目盛は、設定圧力調整範囲L(0.6MPa)、M,H(1.6MPa)です。)
  • 水道法性能基準適合品のMD-35FN型も製作しています。

資料ダウンロード

資料ダウンロード

全製品記号共通

MD-35F価格表

MD-35Fカタログ

MD-35F取扱説明書

MD35F-D□

MD35F-D(25-50A)参考図

MD35F-D(65-100A)参考図

MD35F-D□

よくある質問と解説

ポンプの出口側に設置する一次圧力調整弁の使用目的と選定方法を教えてください。

ポンプの締切運転による過熱防止用として使用する場合は、定格流量の10~20%程度を吐出する呼び径を選定します。

背圧弁とは、どんなものですか?

一次圧力調整弁のことを指します。一次側の流体圧力を、ある一定圧力に保持するため、一次側の力の変化に応じ流体を放出する調整弁です。

落水防止弁はどのような目的で使用されますか?

詳細をご確認ください。
