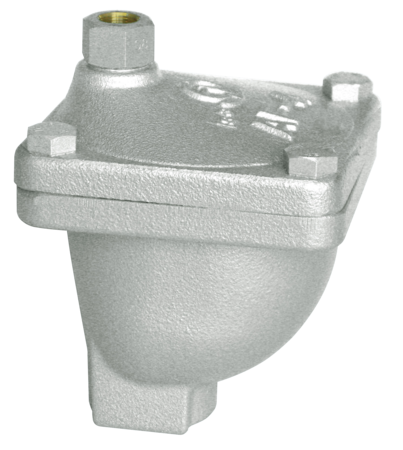

AF-4M型
お気に入りを見る 比較表を見る
液体用空気抜弁で、配管中に溜る空気及び密閉タンク中の空気を自動的に排出し、流体の流れを円滑にします。
使用場所
建築設備工場設備

主な特徴

  • 気密性向上のため、首振り弁体を採用しています。
  • 排出量が比較的多いです。
  • 構造が簡単で保守が容易です。
  • AF-4CN型は錆びにくいナイロンコーティング品です。

仕様

製品記号 AF4M-G
バルブの種類 空気抜弁
種類 高温用
呼び径 15~32(1/2~1 1/4)
適用流体 水・温水・油(比重0.9以上)
流体温度 5~150℃
適用圧力 1.0MPa以下
端接続 JIS Rcねじ
塗装又はコーティング塗膜 内面:防錆油 外面:耐熱シルバー
本体耐圧試験 水圧にて1.75MPa
取付姿勢 鉛直から5°以内の直立取付
材質 本体 FC
材質 弁体 SUS
材質 弁座 SUS
材質 フロート SUS
  • 内部に錆の発生を嫌う場合は、AF-4CN,5N,10,10H,17N,22N型をご使用ください。
  • また、国土交通省仕様の場合は、AF-5N,10,10H,17N,22N型をご使用ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

AF-4Mカタログ

AF-4M価格表

AF-4M取扱説明書

AF4M-G

AF4M-G参考図

よくある質問と解説

空気抜弁本体上部のつまみ及び蝶ねじはどのように扱えば良いですか?

通常の運転状態では、つまみ及び蝶ねじは開の状態としてください(出荷時固定)。万一の水漏れの場合につまみでプラグを閉止させます。(その後速やかに分解修理を実施してください)

適用圧力を超えた場合、作動はどうなりますか?

排気不能状態となります。

ポンプの吸込側に空気抜弁を取り付けたいのですが。

ポンプの吸込側や、その他空気の排出のみで空気を吸込まない機能を要求される場合、AF-9型を使用してください。
