WF-22V型
お気に入りを見る 比較表を見る

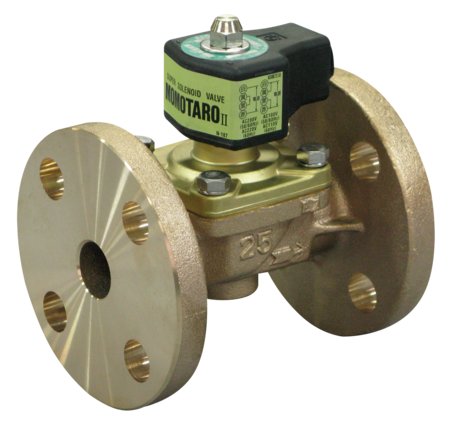

桃太郎Ⅱシリーズで唯一、真空でも使用可能な電磁弁です。
従来品WS/WF-12V, 13V, 15V型シリーズに比べ耐久性がUPしています。
使用材料はRoHS指令の規制値をクリアしています。(呼び径50以下)
なお、面間寸法は旧WS/WF-12V, 13V,15V型シリーズと同じです。

主な特徴

  • 当社従来品比、3倍以上の耐久性です。(呼び径50以下)
  • 真空領域3.4kPa・Aから使用可能です。(入口側圧力≧出口側圧力の条件にて)
  • プラスチック成形、真空包装機・粉体輸送などに使用します。
  • コイル外装は熱に強い熱硬化性樹脂を採用しています。(呼び径50以下)

仕様

製品記号 WF22V-F
種類 ダイヤフラム式
作動 通電開
呼び径 15~50(1/2~2)
適用流体 空気注1.
流体温度 5~60℃
適用圧力 3.4kPa・A~0.3MPa(入口側圧力≧出口側圧力)
弁前後の最小差圧 0MPa
許容漏洩量 なし(圧力計目視 0.02~0.3MPa時)
定格電圧 AC100/200V 50/60Hz AC110/220V 60Hz共用他の特殊電圧はお問い合わせください。(コイル形状、仕様が異なります。)
絶縁種別 B種
周囲温度 5~60℃
保護構造 防塵・防沫・屋内用WS/WF-12V, 12CV型は防塵・防滴形となります。(屋外で使用する場合は、TB-03型端子箱を併用してください。 端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。(WS/WF-12V, 12CV型は防雨形となります。)(端子箱については、総合カタログ366頁をご参照ください。)
端接続 JIS 10K FFフランジ
取付姿勢 水平配管にコイルを上にした正立取付
材質 本体 CAC408
材質 ダイヤフラム NBR
  • WS-23V, 23CV型はストレーナ(60メッシュ)内蔵です。(網目は40、80、100メッシュ内張りも製作しています。)
  • 国土交通省仕様の場合のストレーナ網目は80メッシュ以上となりますのでWS-22V型シリーズとKY型ストレーナの組合わせとしてください。
  • 注4.構造・寸法は、はん用型式320~324、326、327頁をご参照ください。
  • WS/WF-12V, 12CV型は仕様、構造が異なります。
  • リード線結線方法は、366頁をご参照ください。

資料ダウンロード

資料ダウンロード

全製品記号共通

WF-22Vカタログ

WF-22V価格表

WF-22V取扱説明書

よくある質問と解説

電磁弁を長時間弁開のまま使用(通電)しても問題はないですか?

電磁弁のコイルは「連続定格」になっており、通電したまま使用しても問題ありません。

電磁弁のコイル部が熱くなっているが問題ありませんか?(回答詳細に動画あり)

コイル部が熱くても問題ありません。回答詳細に説明の動画がございますのでご確認下さい。

電磁弁の二次側が立上り配管の場合逆流しますか?

電磁弁は弁体部の重量と流体圧で閉止しています。従って、入口圧力が無く、逆圧が掛かると弁開し逆流します。この場合は電磁弁二次側に逆止弁を設置してください。
